Cyfansoddiad y Llif Technoleg Prosesu Wal Llen Gwydr
Mae'n cynnwys y canlynol: llif prosesu ategolion arbennig a chromfachau ongl haearn, llif prosesu proffil alwminiwm, llif cynulliad ffrâm o gydrannau ategol, llif cynulliad o sashes gweithredadwy, a llif cynulliad cydrannau uned.
Prif Beiriannau ac Offer Arbenigol i'w Buddsoddi yn y Wal Llenni Gwydr ar gyfer y Prosiect Hwn
Cyfeirier at yCynllun Dyrannu Peiriannau ac Offeradran am fanylion.
Defnydd Cynhyrchu
Mae'r cynllun cynhyrchu yn gynllun pedair lefel sy'n gysylltiedig â chynllun adeiladu, cynllun dylunio a chynllun caffael cyffredinol y prosiect. Mae'n gyswllt hollbwysig er mwyn sicrhau bod y prosiect yn cael ei gwblhau ar amser. Mae danfon deunydd ar-amser yn rhagofyniad ar gyfer cynhyrchu arferol. Gan fod y cynllun cynhyrchu yn gynllun pedair lefel, caiff ei ddatblygu trwy weithio yn ôl o'r amserlen adeiladu. Felly, mae rheoli pwyntiau allweddol pob cam yn hanfodol i sicrhau amserlen y prosiect.
I'r perwyl hwn, rydym yn ei gwneud yn ofynnol i'r adran ddylunio gwblhau dyluniadau cyn gynted â phosibl a pharatoi archebion deunydd a phrosesu archebion ymlaen llaw. Yn y cyfamser, rhaid i'r adran brynu drefnu cynhyrchu cyn gynted â phosibl yn unol â'r gofynion deunydd gan yr adran ddylunio a'r cynllun prynu, gan sicrhau bod anghenion gosod y safle adeiladu yn cael eu diwallu.
Ar ôl i'r deunyddiau gyrraedd y ffatri, bydd y cwmni'n eu prosesu a'u cynhyrchu yn eu trefn o'r tu mewn allan yn ôl trefn adeiladu'r llenfur, sef: prosesu rhannau wedi'u mewnosod, prosesu rhannau trawsnewid, prosesu dur, gwneuthuriad deunydd alwminiwm, gwneuthuriad rhan uned, a gosod rhan uned.
Yn seiliedig ar gyfaint prosesu'r prosiect hwn, byddwn yn gweithredu dwy linell gynhyrchu yn barhaus, gyda dwy neu dair sifft i gynnal effeithlonrwydd cynhyrchu.

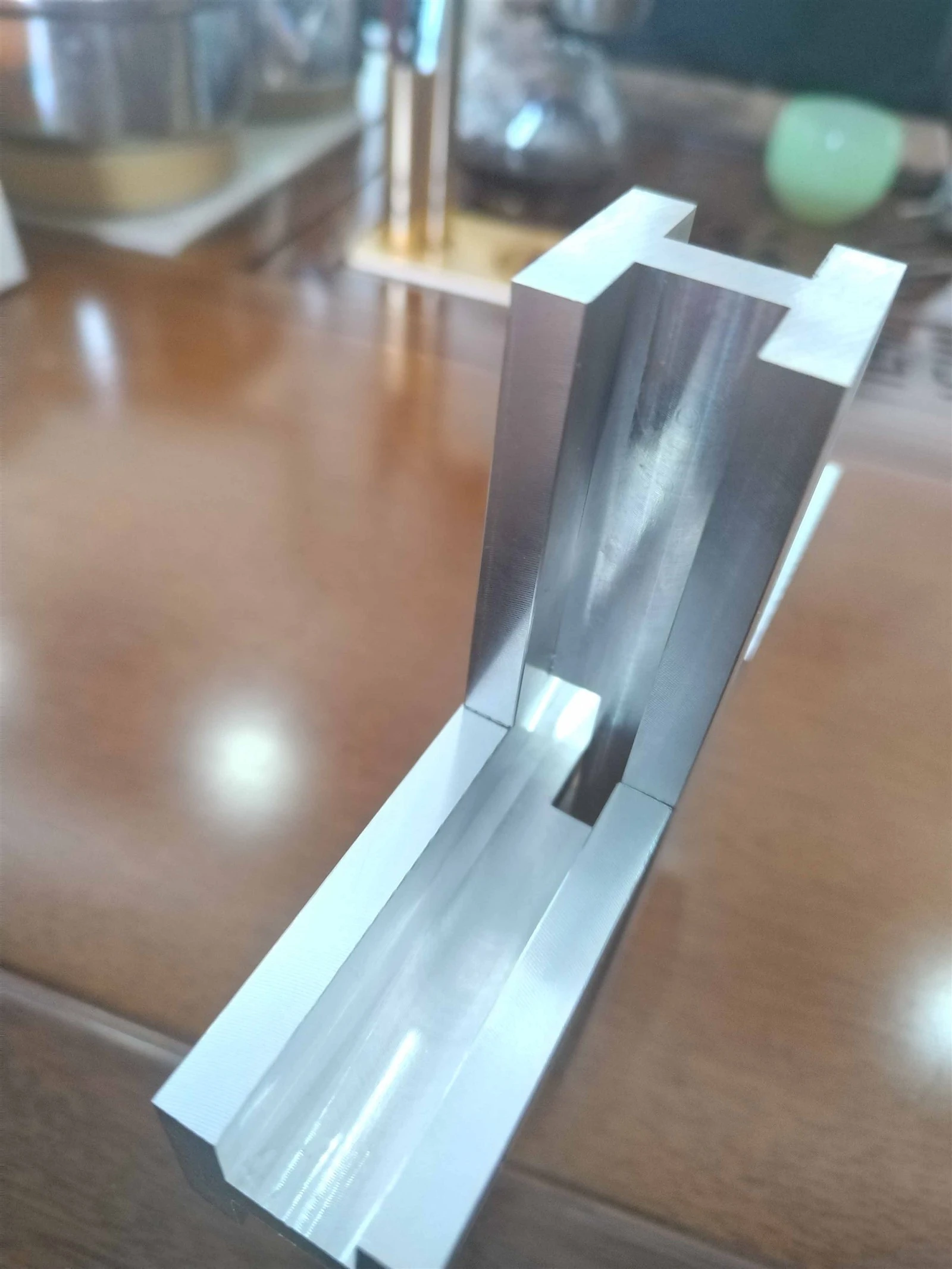

Llif Prosesu Affeithwyr Arbennig a Chromfachau Angle Haearn
Pwyntiau allweddol ar gyfer prosesu ategolion arbennig a bracedi ongl haearn:
(1) Derbyn Gorchymyn
1.Ar ôl derbyn y gorchymyn prosesu, rhaid i'r person sy'n derbyn y gorchymyn wirio'n drylwyr a yw'r data perthnasol a'r diagramau symlach a nodir yn y gorchymyn prosesu yn cyfateb.
2.Os yw popeth yn cydymffurfio, rhaid cyflawni cynllunio materol a gweithdrefnau archebu deunyddiau.
(2) Cais Deunydd
1. Rhaid cael ffurflen gais am ddeunydd yn gyntaf gan yr adran gynhyrchu, ac yna ei gwirio gan yr adran ddeunyddiau.
2. Rhaid i gais materol gael ei gymeradwyo gan geidwad y warws cyn ei gyhoeddi.
(3) Torri
1. Defnyddir peiriant cneifio 2500mm × 13mm ar gyfer torri.
2. Cyn cneifio, rhaid i'r offer gael ei iro a'i brofi o dan amodau dim llwyth i sicrhau gweithrediad arferol. Dylid paratoi ar gyfer torri o dan amodau safonol.
3.Wrth fwydo'r plât i mewn i'r kerf cneifio, rhaid i'r gweithredwr ddefnyddio gorchymyn unedig neu ystum llaw i nodi y gall torri fynd rhagddo cyn iselhau'r cydiwr.
4. Y gwall a ganiateir rhwng maint y plât a'r maint a nodir yn y gorchymyn prosesu yw 0.5mm–1mm, gan gynnwys dimensiynau croeslin.
5.Ar ôl torri, rhaid gosod y plât yn daclus yn yr orsaf brosesu twll isaf.
(4) Prosesu Twll
Mae offer prosesu 1.Hole yn gyffredinol yn defnyddio peiriannau drilio a pheiriannau melino.
Rhaid i weithredwyr 2.Machine fod yn hyfedr ym mherfformiad a gweithdrefnau gweithredu'r peiriant.
Rhaid i 3.Operators gynnal crynodiad uchel yn ystod gweithrediad. Rhaid cymryd rhagofalon diogelwch wrth fwydo a thynnu darnau o waith yn ôl, gan ddefnyddio jigiau a gosodiadau yn lle codi a chario.
Rhaid prosesu 4.Workpieces yn unol â gofynion y gorchymyn prosesu. Ar ôl eu cwblhau, dylid eu pentyrru'n daclus ar gyfer plygu.
(5) Plygu
Rhaid i 1.Operators ddeall perfformiad a gweithdrefnau gweithredu'r peiriant plygu.
2.Before plygu, rhaid cynnal dadansoddiad manwl o'r gofynion gorchymyn prosesu i benderfynu a all y peiriant fodloni'r manylebau plygu.
Mae offer 3.Bending yn cynnwys gweisg dyrnu a pheiriannau plygu hydrolig. Yn gyffredinol, defnyddir peiriannau plygu ar gyfer platiau haearn a dur di-staen gyda thrwch o 1mm-4mm, tra bod gweisg dyrnu yn cael eu defnyddio ar gyfer platiau 5mm-8mm.
4. Rhaid i'r workpieces plygu fodloni gofynion y gorchymyn prosesu.
5. Gellir cyfeirio at yr ongl blygu o baramedrau plygu'r peiriant.
(6) Weldio
- Rhaid i weithredwyr wisgo gêr amddiffynnol priodol cyn weldio.
- Rhaid weldio rhannau plât haearn yn unol â gofynion y gorchymyn prosesu, a rhaid gwirio'r holl ddata perthnasol i sicrhau cysondeb.
- Yn ystod y weldio, rhaid i weithredwyr ddilyn yr holl safonau weldio ac osgoi cynhyrchu diffygion fel mandylledd, tandoriadau, neu wythiennau weldio anwastad.
- Ar ôl weldio, rhaid tynnu slag. Rhaid ail-weithio unrhyw gynnyrch diffygiol a ganfyddir.
- Mae weldio dur di-staen yn defnyddio peiriant weldio arc argon a gwiail weldio dur di-staen.
(7) Electroplatio
Ar ôl i'r rhannau haearn gael eu cwblhau, anfonir y rhai sydd angen galfaneiddio yn unol â gofynion technegol at gyflenwyr allanol.
(8) Storio
- Ar ôl mynd i mewn i'r warws, rhaid archwilio'r darnau gwaith yn ofalus i weld a ydynt yn cydymffurfio.
- Dylai'r lleoliad storio fod yn sych ac yn rhydd o sylweddau cyrydol.
